При распределении электроэнергии от питающей сети к потребителям в зданиях производственного, промышленного или административного назначения иногда используются шинопроводы. Существуют различные типы таких электротехнических изделий, которые используются для разных нужд. Также конструкционно они могут отличаться.
Наша компания ООО «Восточный Экспресс» предлагает данные изделия в ассортименте собственного производства и по выгодным ценам. Мы предлагаем качественный шинопровод для открытого или закрытого монтажа, изготовленного из качественных материалов.
Что такое шинопроводы?
Шинопровод – это устройство, предназначенное для распределения электроэнергии, и состоящее из проводника, изоляторов, защитного кожуха или короба, и системы крепления конструкции. Сама токоведущая часть может изготавливаться из алюминия или быть медной. В зависимости от материала, будет и отличаться стоимость изделий.
Можно выделить такие разновидности шинопроводов:
- трех или однофазной комплектации;
- открытого или закрытого типа;
- рассчитанные для распределительных целей на низковольтных сетях;
- рассчитанные для распределительных целей на высоковольтных сетях 6-10 кВ;
- осветительные, троллейные и другие конструкции.
Важно учитывать, что разные виды шинных мостов еще и рассчитываются для различной токовой нагрузки. В данном случае мы остановимся подробней на описании тех типов, которые мы предлагаем для вашего внимания.
Типы шинопроводов
Существует несколько различных по конструкции вариантов шинопроводов. Их применение будет напрямую зависеть от целей и места использования. Если рассматривать, какие бывают типы таких устройств, то можно выделить два основных:
- открытого типа;
- закрытые в защитный короб или кожух.
Рассмотрим подробней оба этих типа.
Открытый тип – применяется для распределительных целей сетей питания электроэнергии в закрытых помещениях производственного, промышленного, хозяйственного или административного назначения. При этом в таких помещениях нет агрессивных условий в виде избыточной пыли, повышенной влаги или наличие в воздухе химически активных примесей.
Чаще всего открытый тип токопровода изготавливается из алюминия, и крепится на изоляторах. Вся конструкция монтируется на опоры или электромонтажные конструкции. Если есть опасность контакта человека с открытой шиной, то в таких местах производится дополнительная защита в виде ограждения или сетки.
Закрытый тип – используется для распределительных целей на линиях электроснабжения. Данный тип получил наиболее распространенное применение. Он применяется в помещениях с возможным повышенным уровнем запыленности или влажности.
В данном случае шина располагается в полностью закрытом коробе без перфорации. Такая система коробов имеет свои переходы, повороты, секции, соединительные муфты и торцевые заглушки. Такой тип позволяет обеспечить практически любую конфигурацию магистральных сетей.
Виды шинопроводов
Классификация шинопроводов различается еще и по видам. Видов бывает достаточно много, однако мы остановимся на тех, которые предлагаются в нашем каталоге.
Представленные виды шинопровода бывают такими:
- для осветительных целей;
- для распределительных целей закрытого типа.
Осветительный вид представлен шинами одно и трехфазными. Главное их назначение обеспечение в производственных, складских, промышленных, коммерческих и административных зданиях разводки освещения.
Распределительный вид предназначен обеспечить потребителей внутри помещения электроэнергией. При этом конструкция сборных линий позволяет сделать монтаж разного уровня сложности. У нас представлен выбор шинопроводов распределительного вида на напряжение до 660В и частотой 50Гц. При этом токи нагрузки могут быть 250, 400, 630А, с коробками ответвления на ток 100, 160, 250А.
Устройство шинопровода
Если рассматривать устройство шинопровода, то следует понимать, что вся конструкция должна обладать конструкционной гибкостью, которая позволит сделать электромонтаж даже сложного типа. Поэтому для распределительных целей используются такие шинные секции:
- вводные для подключения всей системы к источнику питания;
- распределительные, прогонные и прямые (основной и чаще всего используемый вид);

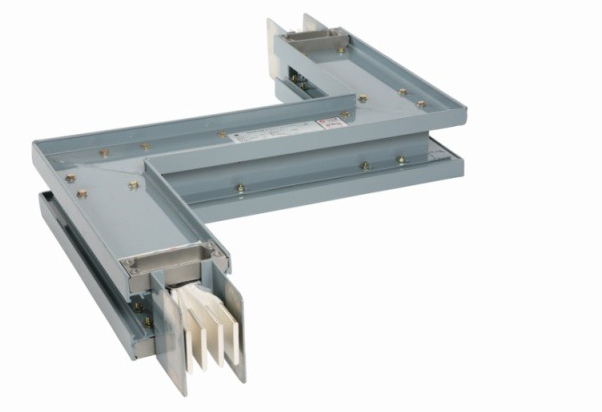

- изменения направления по горизонтали и вертикали на разные углы поворота (в основном это 90 и 45 градусов);
- ответвительные, предназначенные для присоединения приемников потребления электроэнергии;
- вспомогательные, такие как торцевые заглушки, соединительные блоки, Т-образные конструкции и секции расширения;
- соединительные муфты и системы крепления.
Выбор шинных секций и их количество будет зависеть напрямую от конкретной потребности и проекта электромонтажа.
Преимущества и недостатки шинопроводов
Сами по себе шинопроводы разных типов являются надежными и безопасными, и хорошо зарекомендовали себя. В некоторых ситуациях их использование предусматривается действующими у нас в стране нормами электробезопасности. Однако у такой конструкции есть свои преимущества и недостатки, так давайте остановимся на них несколько подробней.
Преимущества:
- хорошо защищенный корпус, который обеспечивает длительный срок эксплуатации всей конструкции;
- хорошая электропроводимость, обеспечивающая низкие потери и минимизацию сопротивления активной и реактивной составляющей;
- эффективный отвод тепла для сетей, рассчитанных на повышенные нагрузки;
- высокая степень защиты от пыли, повышенной влажности и примесей, находящихся в воздухе помещения;
- высокая степень пожаробезопасности;
- простота монтажа всей конструкции, так как в ней предусмотрены все необходимые переходы, разветвления и соединения;
- эстетический внешний вид, для многих производственных или даже промышленных площадей это играет большую роль.
Из недостатков можно выделить:
- вся конструкция достаточно жесткая, поэтому менять ее в случае необходимости придется с затруднениями;
- при закупке комплекта шинных мостов, секций и соединений требуется указание точного их количества, а значит и срок выполнения производственного заказа может быть выше;
- при проектировании электромонтажа и прокладки сетей шинопроводом требуются услуги профильных проектных организаций.
Основной положительной чертой такого типа проводки электроснабжения является ее надежность.
Где купить шинопроводы в Украине и Киеве?
Если вам необходимо сделать электромонтаж питающих сетей при помощи шинопроводов, то нужные изделия вы можете купить у нас в компании ООО «Восточный Экспресс». Мы готовы сделать комплексную поставку данных изделий под ваш проект строительства нового объекта и его электромонтажа или в случае проведения реконструкции. Мы часто работаем под проект и готовы взять на себя полную поставку необходимых для заказчиков электротехнических и электромонтажных изделий.
Наша компания готова предложить вам не только отличное качество, но и долговечность, и безопасность. Если вам нужны хорошие цены, то обязательно обращайтесь к нашим специалистам.
