Комплектные распределительные устройства 2КВЭ-6 (экскаваторные)

Применение:
Комплектно распределительное устройство 2КВЭ-6 (экскаваторное) предназначено для установки на поворотной платформе в закрытом неотапливаемом кузове карьерных экскаваторов и служат для приема и распределения электроэнергии трехфазного переменного тока напряжением 6 Кв частотой 50 и 60 Гц.

Область применения

В карьерных распределительных сетях с изолированной нейтралью, а также для защиты электропотребителей при перегрузках и коротких замыканиях, для оперативного включения электрических цепей управления.

Условия установки и эксплуатации

КРУ серии 2КВЭ-6 по климатическому исполнению и условиям эксплуатации соответствуют категории УХЛ2 по ГОСТ 15150-69, при этом высота размещения распределительного устройства над уровнем моря не более 1000 м. окружающая среда невзрывоопасная, содержание коррозионно-активных элементов по ГОСТ 15150-69 для| атмосферы типа 11, запыленность окружающего воздуха до 10 мг/м3.
2КВЭ-6 устанавливаются на поворотной платформе в закрытом неотапливаемом кузове карьерных экскаваторов и работают в продолжительном режиме при периодическом обслуживании. Шкафы могут подвергаться тряске, соответствующей нормальной работе экскаватора, крену и дифференту до 15 градусов.

Особенности конструкции

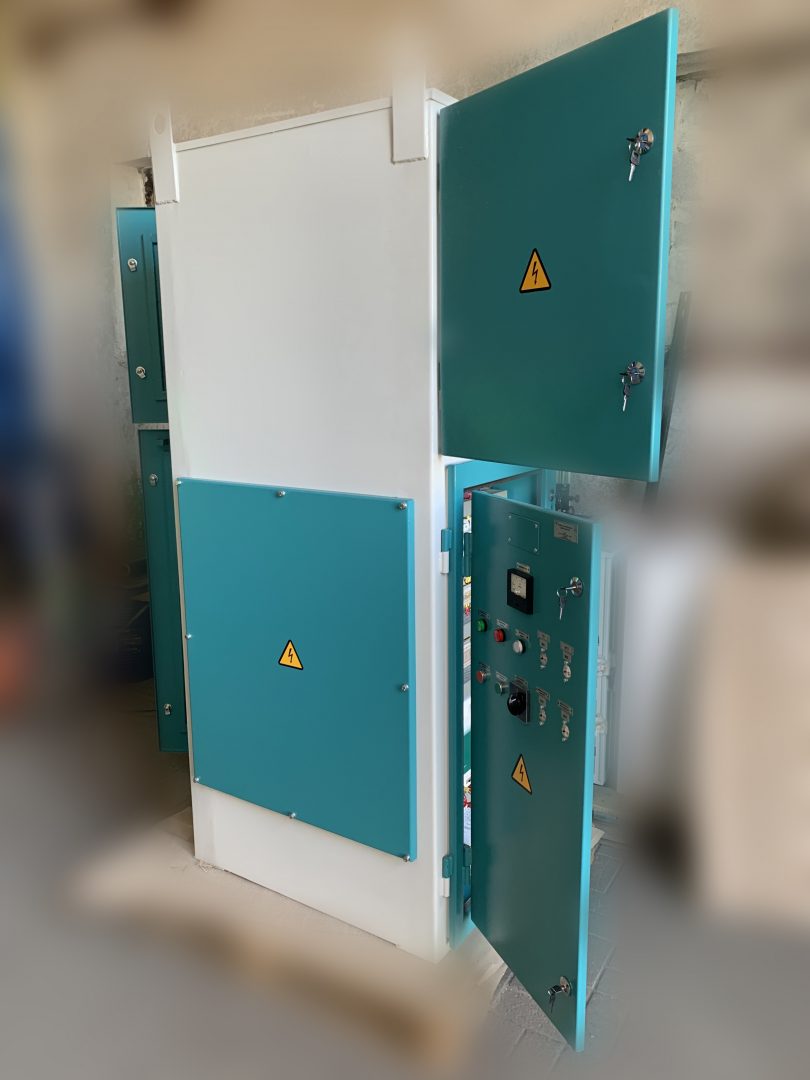

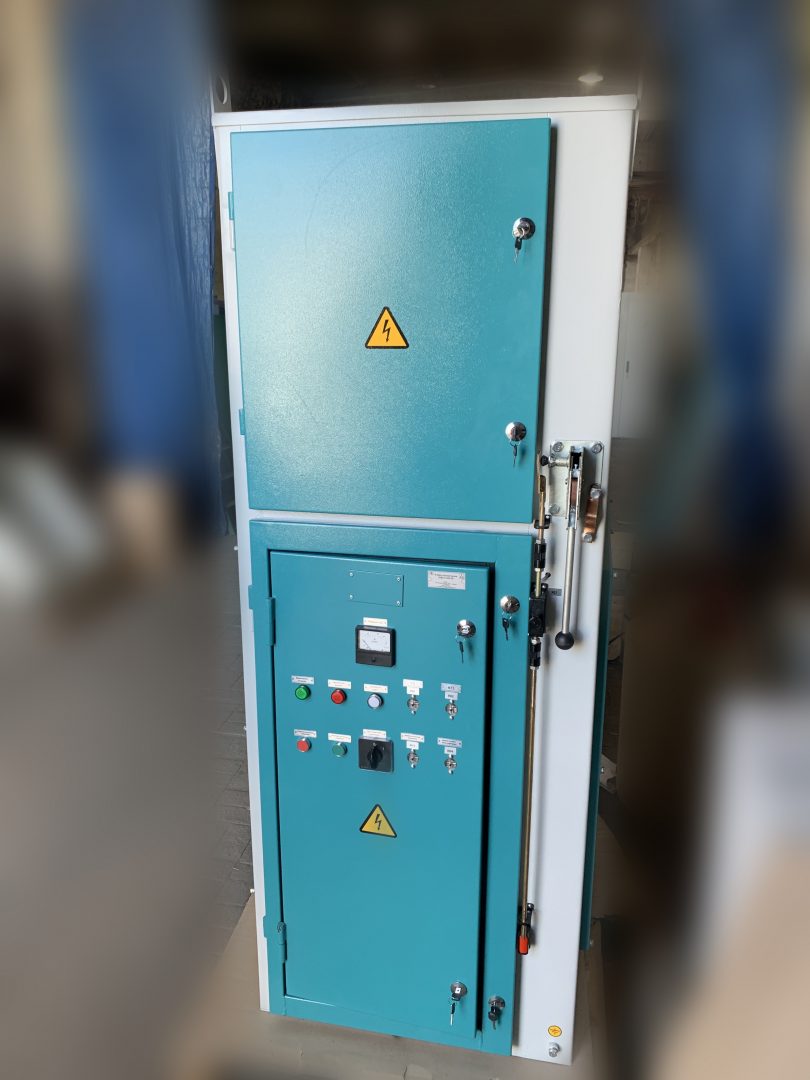

КРУ серии 2КВЭ-6 — комплектное распределительное устройство 6 кВ внутренней установки поворотной платформы экскаватора с комбинированной изоляцией, двухстороннего обслуживания, в металлической оболочке с четырьмя отсеками: отсек предохранителей, отсек разъединителя, отсек трансформаторов тока и высоковольтного выключателя, отсек релейной защиты и автоматики (РЗА). Шкаф имеет сварную конструкцию и состоит из опорного пояса, вертикальных и горизонтальных рам, боковых и задних стенок, которые составляют каркас шкафа.

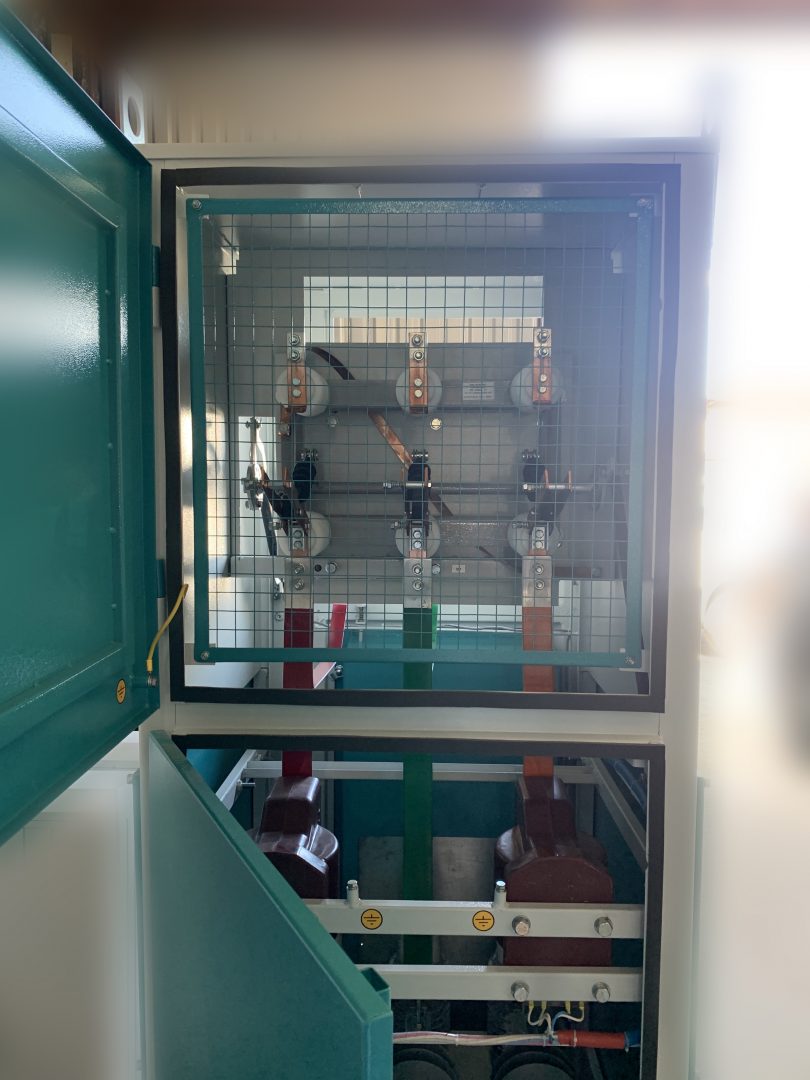

В середине высоковольтного распределительного шкафа 2КВЭ-6 расположена аппаратура главных и вторичных цепей:
— высоковольтный выключатель;
— разъединитель с заземляющими ножами;
— предохранитель токоограничивающий;
— трансформаторы тока;
— ограничитель перенапряжения.
Доступ к предохранителям возможен через проем, который закрывает дверь, блокированную с разъединителем и выключателем. Доступ к отсеку РЗА возможен при открытой двери, а непосредственно к высоковольтному выключателю через дверь. Боковые проемы шкафов закрыты съемными крышками на спецвинтах. Верхний и нижний, задние проемы закрыты дверями.
В шкафу есть все необходимые блокировки: блокировка разъединителя с выключателем, блокировка двери, блокировка разъединителя.
В качестве высоковольтного коммутационного аппарата устанавливается вакуумный выключатель, обеспечивающий надежное включение и выключение высоковольтных цепей шкафа и присоединенных потребителей.
По желанию Заказчика возможно изготовление шкафа с техническим или с коммерческим учетом электроэнергии. Также в шкафу предусмотрено место для установки подогревателей, которые устанавливаются по желанию Заказчика.

Соответствие

В части требований безопасности шкафы соответствуют ГОСТ 22789-94, а также “ПУЭ “Правилам технической эксплуатации электроустановок потребителя», “СНИГГ, ДСТУ 3335- 96, требованиям пожарной безопасности.
КРУ серии 2КВЭ-6 соответствуют требованиям ТУ У 31.2-30557359-002:2010.

Формулирование заказа:

При заказе необходимо заполнить опросной лист (см. приложение 2.3).

Пример записи КРУ серии 2КВЭ-6:

2КВЭ-6(1)-630-10-УХЛ2 ТУ У 31.2-30557359-002:2010

Шкаф обеспечивает:

— оперативное местное включение и отключение;
— оперативное дистанционное включение и отключение;
— оперативное ручное включение и отключение;
— отключение отходящих присоединений для производства осмотра и ремонта;
— защиту от токов короткого замыкания;
— защиту от перегрузки;*
— защиту минимального напряжения;*
— контроль величины тока в силовых цепях;
— сигнализацию о положении выключателя;
— сигнализацию о срабатывании защит;
— взаимодействие с технологическими блокировками.
* устанавливается по требованию Заказчика.

Линейные схемы КРУ серии 2КВЭ-6

Применение:
Схема главных цепей выполнена в двух вариантах:
1. Питание двигателя экскаватора и трансформатора напряжения 6/0.23Кв с РВ;
2. Питание двигателя экскаватора и трансформатора напряжения 6/0.23Кв с РВЗ.
